Comment Installer des Panneaux Solaires sur un Toit ?

Vous cherchez comment installer des panneaux solaires sur un toit ?

Cette tâche peut sembler intimidante mais n’ayez pas peur de le faire.

Dans ce guide, nous allons passer en revue tout ce que vous devez savoir avant d’entreprendre ce projet.

Restez jusqu’au bout pour avoir des conseils pour que l’installation se déroule le mieux possible.

Pourquoi installer des panneaux solaires sur un toit ?

En général, il faut faire l’installation de modules photovoltaïques sur un toit dans le but d’installer un système solaire domestique.

Et la toiture est l’endroit le plus expose au soleil; ce qui est optimal pour l’installation d’un système solaire domestique même si ce n’est pas toujours possible.

Vous n’aurez pratiquement aucun problème dans l’installation d’un système d’énergie solaire si vous vous y connaissez en électricité.

Mais avant de vous lancer dans l’installation d’un toit solaire, vous devez consulter un installateur de panneaux solaires qualifié et un électricien.

Quel que soit votre niveau d’expertise, notez que manipuler des fils électriques peut être mortel sur les toits.

Voici les étapes pour installer soi-même des panneaux solaires sur un toit en bardeaux.

1- Déterminez la faisabilité de l’installation des panneaux solaires sur la toiture

Il faut prendre en compte certains éléments avant d’installer les panneaux solaires sur le toit notamment la possibilité d’installation comme la chaudière granulé Fröling PE1.

Emplacement de la maison

Vérifiez l’absence d’obstacles potentiels qui pourraient empêcher les rayons du soleil d’atteindre vos panneaux solaires.

Cela peut être des bâtiments, arbres ou tout élément pouvant projeter une ombre sur les panneaux.

Lorsque vous remarquez que l’ensemble du toit est à l’ombre ou une grande partie, la mise en place des panneaux n’est pas une bonne idée.

Si vous avez des bûches de bois densifiés dans votre maison ou des arbres, faites bien les vérifications.

Orientation et élévation des panneaux

L’angle d’exposition à la lumière des panneaux solaire doit être la plus grande possible.

L’inclinaison se situe entre 30 et 45 degrés pour de bonnes performances.

Vous pouvez utiliser une calculatrice solaire pour connaitre le meilleur angle pour votre emplacement.

Astuce: Les panneaux doivent se placer face au sud si vous vivez dans l’hémisphère nord ou vice-versa vous l’aurez compris 🙂

Structure et type de toiture

Ces deux éléments ont un impact sur la technique d’installation des panneaux solaires.

Ainsi, les exigences et méthodes d’installation pour des tuiles de métal ne seront pas les mêmes que l’utilisation d’un autre type de matériau.

Voici les différents types de toit et leurs spécificités.

Pose de panneaux solaires sur un toit en bardeaux

Le montage est relativement facile avec des supports de montage spéciaux fixés au toit.

Ici, il faut que les panneaux soient adaptés au type de bardeaux que vous possédez.

Par ailleurs, préparez du mastic silicone ou du goudron de toiture pour sceller les bords des panneaux afin d’éviter les fuites.

Enfin, utilisez des vis et des rondelles en acier inoxydable pour fixer les panneaux au toit.

Astuce: Les rondelles rondes assurent une meilleure étanchéité.

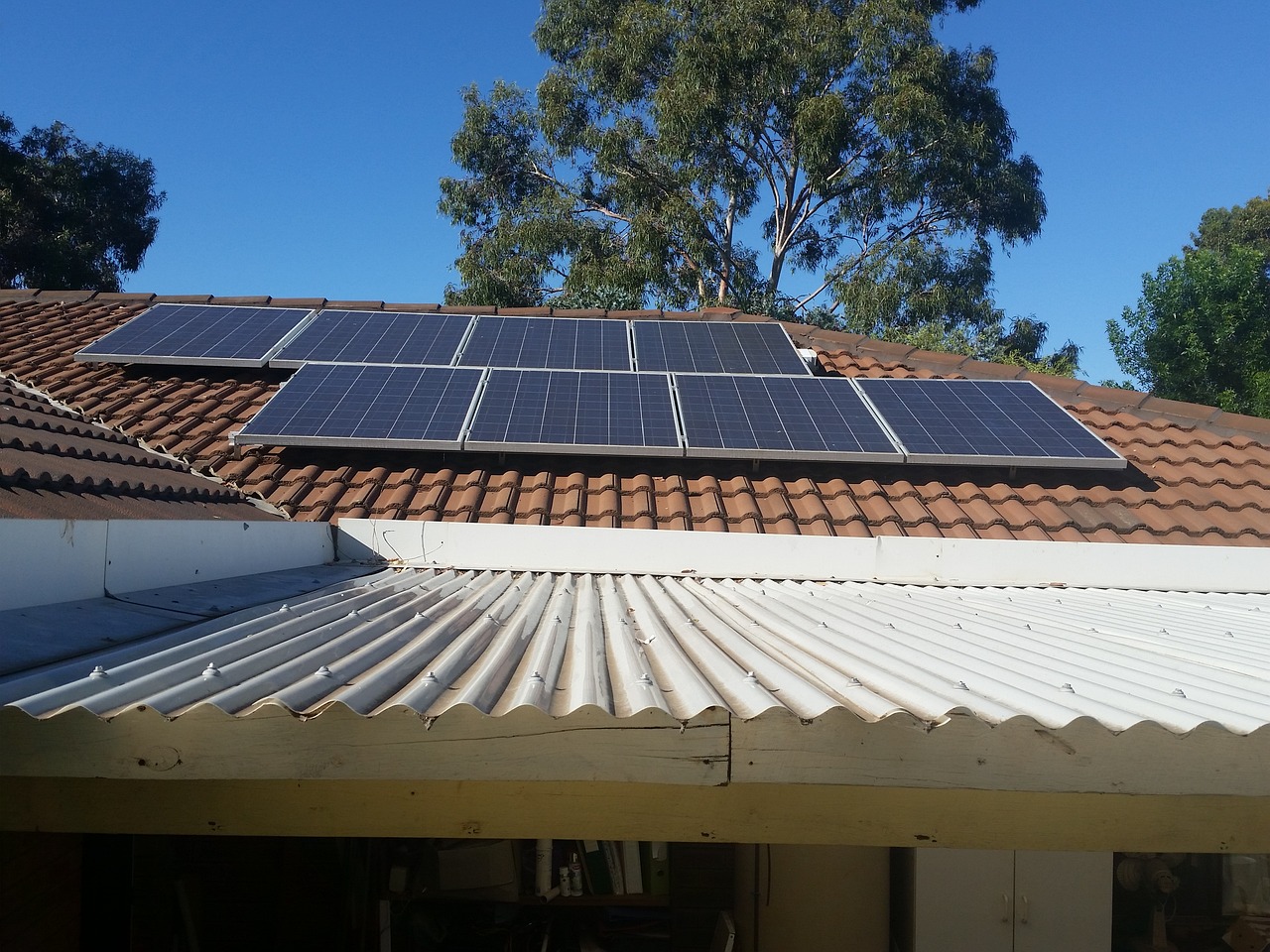

Placement de panneaux solaires sur un toit en tuiles

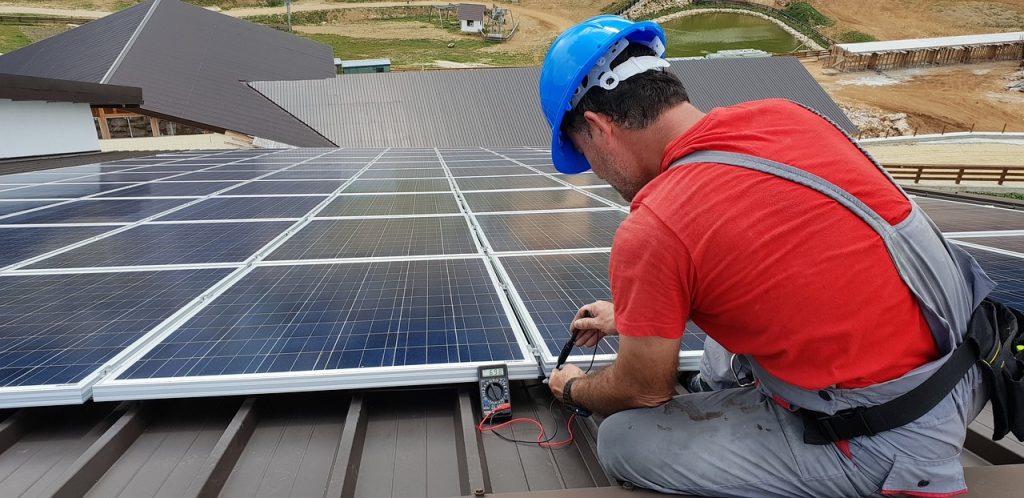

placement de panneaux solaires sur un toit par un technicien

Les toits en tuiles sont plus difficiles car l’argile est fragile et facilement cassable.

Généralement, il faut retirer temporairement quelques tuiles durant l’installation pour percer des trous.

Toutefois, cela expose brièvement votre toit à des dégâts des eaux.

La solution serait d’opter pour des supports de remplacement de tuiles disposés à la place des vrais tuiles sous votre système solaire.

Le vrai problème est que toutes les tuiles n’ont pas la même forme.

Et si vous trouvez un support de remplacement de tuile adapté à votre toit, il faudra procéder de manière traditionnelle et enlever quelques tuiles.

Pour éviter tout dommage inutile, vous devez utiliser des supports de toit spéciaux qui n’abîmeront pas vos tuiles ou le moins possible.

Vous pouvez utiliser des crochets ou des doubles éclairs pour fixer votre panneau solaire.

Astuces: Utilisez des doubles étriers pour empêcher les panneaux de s’agiter dans le vent et d’endommager vos tuiles. N’oubliez pas également les produits d’étanchéité comme le goudron ou le silicone pour sceller les nouveaux trous découpés.

Pose de panneaux solaires sur toit à joint debout

Il en existe plusieurs sortes et en fonction de cela, l’installation nécessite quelques ajustements.

Retenez juste que les plaques à joint debout permettent de monter des panneaux solaires sur le toit sans percer: le rêve de tous les installateurs solaires.

Voici comment s’y prendre: choisissez un système solaire qui se fixe sur les joints.

Placement de panneaux solaires sur toit plat

Ce type de toiture est plus complexe car nécessite plus d’espace pour que les panneaux ne se fassent pas de l’ombre.

Ici, vous pouvez ajuster l’angle comme vous voulez, contrairement aux montages sur toit en pente où l’angle du toit détermine généralement l’angle des panneaux.

Cela permet de maximiser le rendement.

Ce que vous devez faire: utilisez un support lesté ou des bacs lestés par des parpaings, du gravier, des pierres, des briques, etc.

Résistance du toit

Enfin, tenez aussi compte de la résistance du toit lors de l’installation de vos panneaux solaires.

Sachez que la majorité des toits résidentiels peuvent supporter le poids des panneaux solaires.

S’il arrive que vous doutiez, consultez immédiatement un professionnel.

Note: Les panneaux solaires pèsent environ 900g par pied carré pour les toits en pente et environ 5 pour les toits plats.

2- Préparation du matériel, outils et équipement de sécurité

des installateurs de panneaux photovoltaïques sur un toit en tuile sous le soleil

La toute première étape consiste à rassembler tous les équipements nécessaires. Vous aurez besoin des éléments suivant:

  • panneaux solaires
  • poteaux, rails et supports de montage
  • câbles photovoltaïques
  • perceuse, vis et chevilles
  • ceinture porte-outils
  • équipement contre les chutes

3- Marquage de l’emplacement des poteaux soutenant les panneaux solaires

Une fois que vous avez tous vos équipements, commencez à marquer l’emplacement des poteaux sur le toit.

Ceux-ci sont en réalité des structures de soutien en forme de grandes vis métalliques et dont le rôle est le maintien des panneaux solaires.

Vous pouvez jeter un coup d’œil au plan de votre maison pour fixer les poteaux aux chevrons.

Astuce: Les poteaux doivent être au bon niveau avec de percer les trous. Positionnez aussi les poteaux à au moins 1 mètre de distance.

4- Fixation des poteaux

L’étape d’après est de fixer les poteaux de toit en place en perçant des trous dans les chevrons. Ensuite, utilisez des boulons en acier et une perceuse à percussion pour la fixation.

5- Posez le solin sous les bardeaux

D’abord, un solin est un ouvrage de maçonnerie dont l’objectif est d’assurer que différents endroits d’une construction sont étanches selon plusieurs modalités.

Ensuite, les bardeaux de toit sont des éléments de formes rectangulaires plates posés en rangés qui se chevauchent.

Ce dernier protège aussi votre toiture des fuites et fonctionne comme un imperméables pour les trous dans les bardeaux.

Installez le solin sous les bardeaux et fixez-le aux chevrons avec un boulon.

6- Fixation des rails

L’objectif des rails est de porter les panneaux de votre champ solaire. Il faut alors les fixer aux poteaux en utilisant des boulant.

Serrez-les correctement en utilisant un tournevis à chocs.

7- Vérification du parallélisme des rails

Si vous êtes arrivé jusque-là, c’est que les rails sont au niveau. Il faut ensuite vérifier s’ils sont parallèles en mesurant les deux diagonales.

Si il y a égalité, c’est super, passez à l’étape suivante.

Autrement, il faudra ajuster les rails en les perçant à nouveau.

Astuce: Placez le rail du milieu en dernier après vous être assuré que les rails supérieur et inférieur sont bien placés. Le rail du milieu doit également être parallèle.

8- Placez les inverseurs sur chaque panneau solaire

Cette étape est plus complexes que les précédentes car il faut installer et câbler les onduleurs solaire.

Dans un premier temps, faites une étude des types de câbles et d’équipements dont vous avez besoin.

Ensuite, installer un micro-onduleur sous chaque panneau.

Attention ! Il faut que les onduleurs soient équipés de fils de cuivre nus de calibre 6 pour la mise à la terre.

Important: Coupez votre alimentation électrique avant de procéder au câblage.

9- Montage des panneaux solaires sur le toit

Avant de commencer le montage, assurez-vous les connexions des fiches sont bien reliées.

Ensuite, vous pourrez placer ls panneaux sur les chandeliers du toit.

Voici la procédure:

  • Fixez les supports au panneau solaire sur le sol;
  • Soulevez le panneau, alignerez-le avec les rails et utilisez des pinces et des boulons pour le fixer aux rails
  • Répétez le processus pour tous les panneaux photovoltaïques

N’oubliez pas de câbler le champ solaire panneau par panneau et parallèlement les uns aux autres.

Il suffit pour cela de mettre des fils dans les panneaux et faire passer ces fils vers des onduleurs pour créer un système conducteur.

Vous pouvez passer les fils vers les onduleurs en passant par le creux du rail.

10- Connectez l’onduleur solaire à votre maison

Enfin, c’est la dernière étape !

Suivez ces étapes:

  • Tirez des fils des panneaux pour les connecter à un onduleur solaire, un compteur électrique et un sous-panneau électrique.
  • Connectez le convertisseur solaire au panneau électrique de votre maison. Vous pouvez vous servir du schéma de câblage fourni pour vous assurer que la connexion avec l’onduleur est bien faite.
  • Protégez votre convertisseur solaire des rayons du soleil si ce dernier est situé à l’extérieur. Vous devez également le connecter à la batterie (si vous en avez une) et au tableau des fusibles.

Quel est le meilleur type de toit pour les panneaux solaires ?

image de cellules sur un panneau photovoltaïque avec du soleil le touchant

Le meilleur toit pour les panneaux solaires est dans un premier temps un toit orienté vers le sud pour l’hémisphère nord en termes d’orientation.

De plus, la toiture ne doit pas être ombragée par des arbres ou d’autres bâtiments.

Dans un second temps, les toits métalliques sont un choix populaire car ils sont durables et, dans certains cas, permettent de monter des panneaux solaires sur le toit sans perçage.

Leur inconvénient est qu’ils peuvent être coûteux.

Quant aux bardeaux d’asphalte, ils sont moins coûteux que les toits métalliques.

Par ailleurs, ceux-ci peuvent s’utiliser sur les maisons dont le toit possède une pente élevée.

FAQ

Est-il facile d’installer des panneaux solaires sur une toiture ?

La réponse est que cela dépend de la taille et du type de système de panneaux solaires que vous souhaitez installer.

Si votre projet est petit, c’est facile. Par contre, s’il s’agit d’une grande installation commerciale, cela peut être très complexe.

Ai-je besoin d’une autorisation pour installer des panneaux solaires ?

Dans la majorité des cas, vous n’avez pas besoin d’une autorisation spéciale pour l’installation d’un système solaire domestique.

Vérifiez quand même les règlements dans votre zone locale pour voir s’il y a des restrictions ou des autorisations de votre municipalité ou fournisseur d’électricité.

De plus, dans certains endroits, seuls les installateurs professionnels peuvent monter des panneaux solaires.

Puis-je installer mes panneaux solaires moi-même ?

La réponse est oui mais seulement si vous avez de l’expérience dans le câblage électrique et que vous êtes à l’aise pour travailler sur votre toit.

Dans le cas contraire, il vaut mieux appeler un professionnel pour une installation sûre, efficace et optimale surtout au niveau de l’emplacement.

C’est quoi les bardeaux solaires ?

Les bardeaux solaires sont un type de panneau solaire conçu pour ressembler aux bardeaux de toiture traditionnels en asphalte. Elles se constituent de cellules photovoltaïques à couche mince laminées sur un matériau de support.

Enfin, elles sont plus faciles à installer que les panneaux solaires traditionnels.

Conclusion

Vous êtes maintenant prêt à vous lancer dans l’énergie solaire et vous savez maintenant comment installer des panneaux solaires sur un toit.

Le toit est généralement l’endroit le plus approprié pour l’installation de panneaux solaires.

Bien que ce ne soit parfois pas l’endroit le plus accessible pour travailler avec toute l’escalade, les panneaux solaires de toit nécessitent moins d’entretien que les autres types.

De plus, vous pouvez opter pour des bardeaux solaires, et ils ne ressembleront pas du tout à des panneaux solaires.
